技術情報

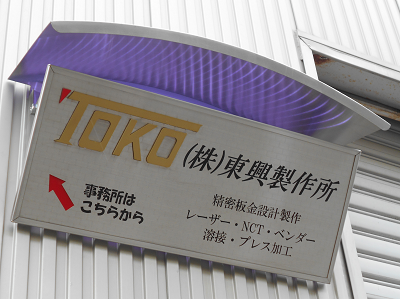

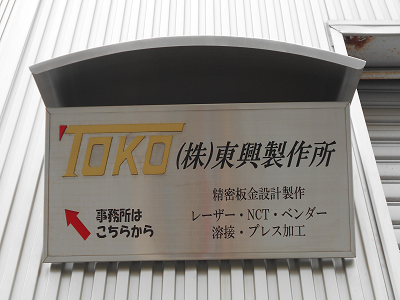

工場入口 看板作成

技術情報1

皆で企画・製作・設置まで行いました。
電灯にはLEDを使用しています。





ステンレス材の加工

技術情報1

製品の紹介

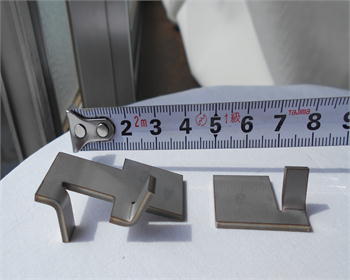

写真の製品・左20,000個・右10,000個  材料をレーザーで切断し、
ベンダー曲げまでの工程を2日間で完成致しました。
希望納期よりも早く完成し、製品の完成度もお客様に喜ばれました。

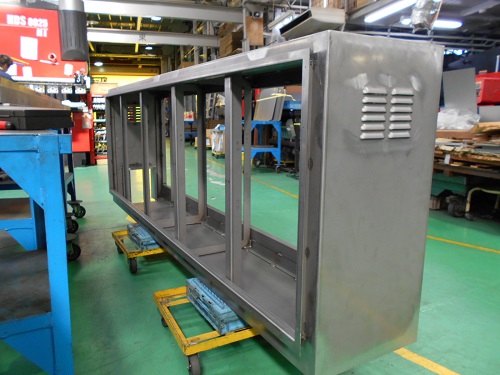

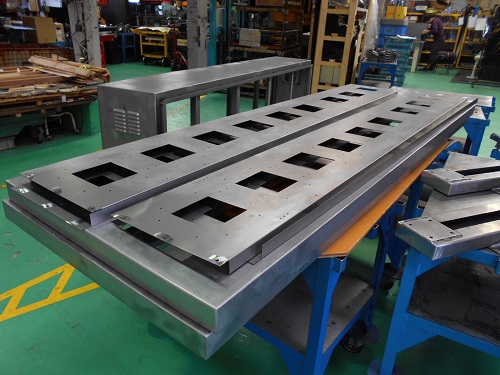

LED電光掲示板

材質:SPCC/SPHC
厚み:1.2mm~3.2mm
工程期間:プログラム4日間・組み立て2日間・仕上げ1日
工程内容:レーザー/タレパン切断・ベンダー曲げ・溶接等
完成サイズ:巾2,360mm×高さ810mm×奥行き560mm
製作者より:
  ○レーザー・タレパン
   展開寸法も大きいため、タップの加工数と位置を考えタレパンを選択。
   また 切断形状が複雑な場合と多種少数の場合はレーザーを選択。
  ○ベンダー
   板厚2.3t サイズ約2400×1000の展開だと2人での作業を考えるが、
   1人で曲げ加工のできる怪物が東興にはいます。

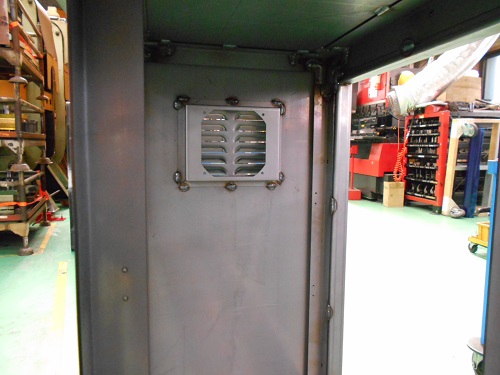

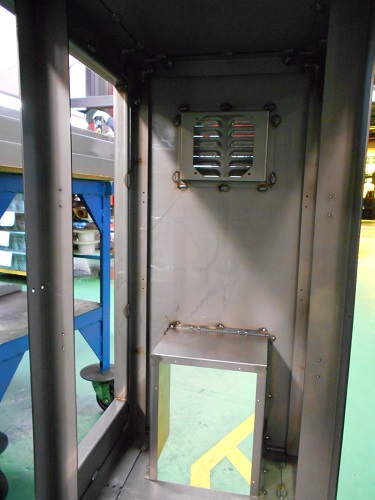

  ○溶接
   主に、半自動(CO2)溶接を使用しました。表面上に盛り上がりや
   干渉を避ける場合などの部分はTIG(アルゴン)溶接にて加工。
